Обзор продукта

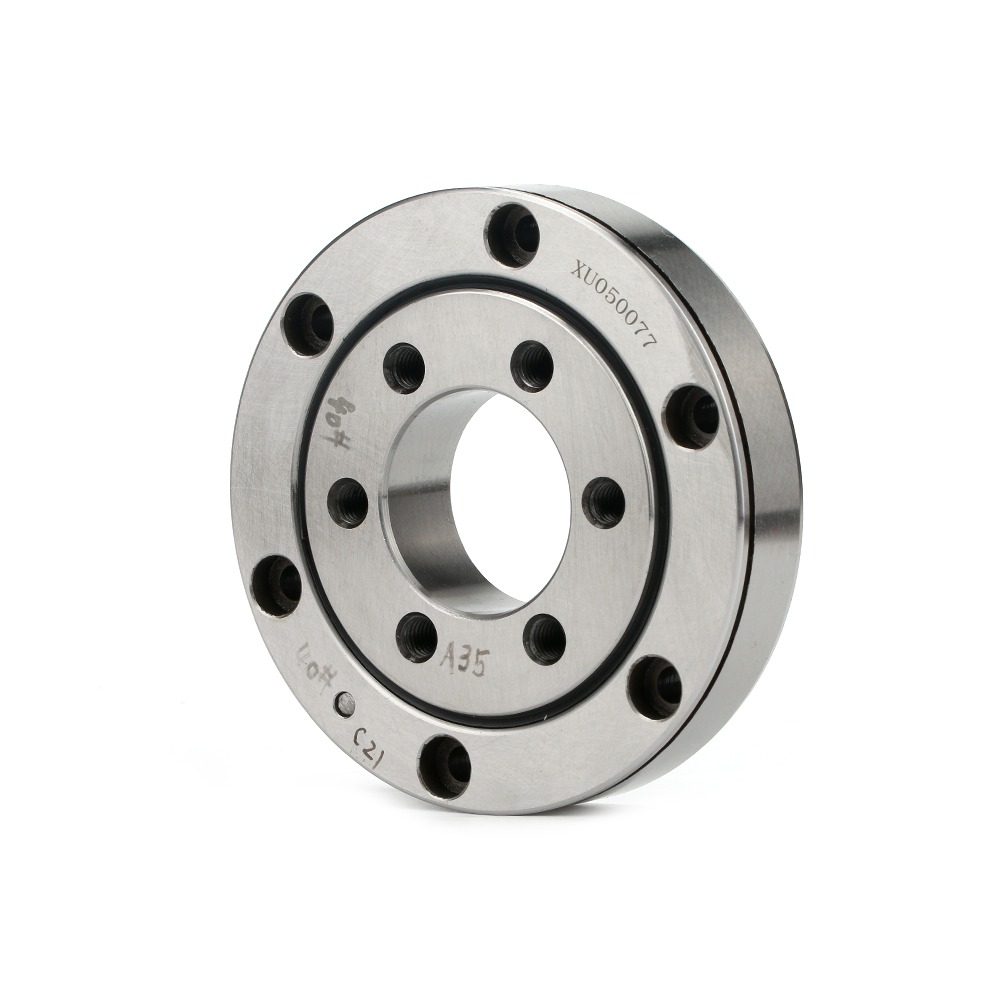

Подшипник скрещенных роликов серии XU ( в частности, XU050077) имеет цилиндрические ролики, расположенные крест-накрест (перпендикулярно друг другу) на дорожке качения с V-образной канавкой 90°. Эта уникальная внутренняя конфигурация позволяет одному подшипнику одновременно воспринимать тяжелые нагрузки во всех направлениях, включая радиальные, осевые (осевые) и опрокидывающие нагрузки. Поскольку монтажные отверстия обрабатываются непосредственно во внутреннем и наружном кольцах (устраняя необходимость в отдельных монтажных пластинах), подшипник обеспечивает высокую жесткость и точность вращения независимо от того, вращается внутреннее или наружное кольцо.
Технические характеристики (XU050077)
Используйте приведенные ниже данные о размерах и нагрузках, чтобы проверить совместимость с конструкциями вашего точного оборудования.
Элемент | Спецификация |
|---|
Номер модели | XU050077 |
Внутренний диаметр (d) | 40 мм |
Внешний диаметр (Д) | 112 мм |
Ширина/Высота (В) | 22 мм |
Диаметр шага ролика (Dpw) | 77 мм |
Монтажные отверстия (наружное кольцо) | 6 отверстий (диаметр 6,6 мм) |
Монтажные отверстия (внутреннее кольцо) | 6 отверстий (резьба М8) |
Базовая динамическая осевая нагрузка (Ca) | 19,8 кН – 22,4 кН |
Базовая статическая осевая нагрузка (C0a) | 29 кН – 41,0 кН |
Базовая динамическая радиальная нагрузка (Cr) | 14,1 кН – 14,3 кН |
Масса | ≈ 1,4 кг |
Точность и характеристики материала
Наши подшипники XU050077 разработаны с учетом строгих требований современной автоматизации:
Материал: изготовлен из подшипниковой стали высокой чистоты GCr15, что обеспечивает долговечность и усталостную прочность .
Прецизионные классы: доступны в классах P5 (стандарт), P4 или сверхточном P2, что обеспечивает минимальное биение для высокоточного позиционирования .
Предварительный зазор: отрицательный зазор (предварительный натяг), отрегулированный на заводе, обеспечивает нулевой люфт, обеспечивая немедленную и жесткую реакцию на изменения направления .
Основные отрасли применения B2B
Компактная и компактная конструкция XU050077 делает его незаменимым для компактных поворотных механизмов:
Соединения и поворотные узлы промышленной робототехники и коллаборативных роботов (коботов).
Редукторы Harmonic Drive и прецизионные поворотные приводы .
Медицинское сканирующее оборудование (например, вращающиеся основания КТ/МРТ).
Поворотные делительные столы и прецизионные измерительные приборы.
Закупки B2B и услуги OEM
Мы обслуживаем производителей точного оборудования и глобальных дистрибьюторов подшипников, используя надежные цепочки поставок напрямую с завода:
Гарантия качества: Все подшипники проходят строгие испытания и имеют 12-месячную гарантию качества .
OEM и индивидуализация: Мы принимаем OEM-бренды и индивидуальные модификации (например, специальные антикоррозийные покрытия или специальные смазки) в соответствии с вашими техническими требованиями .
Время выполнения заказа и наличие на складе: поддерживается достаточный запас для быстрого выполнения заказа в течение 3–15 дней. Свяжитесь с нашим отделом продаж, чтобы узнать оптовые цены и график немедленной доставки.
