Обзор продукта

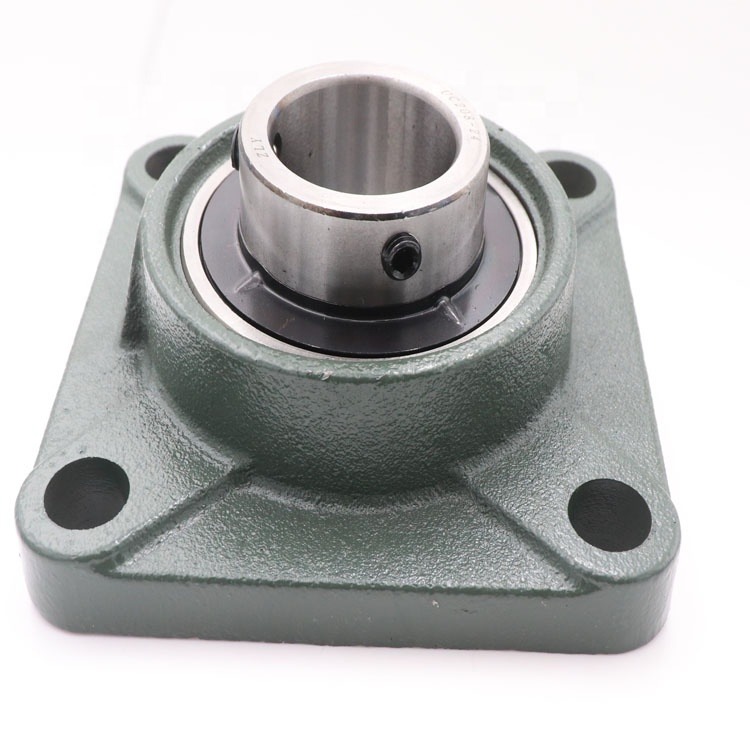

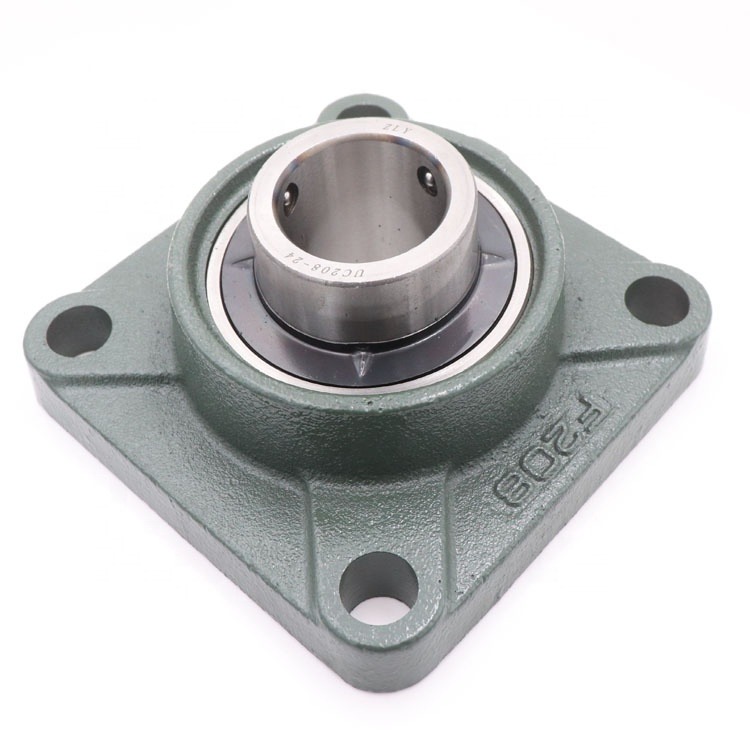

Подшипниковый узел с квадратным фланцем UCF208 обеспечивает значительно большую жесткость монтажа, чем стандартные фланцевые узлы с двумя болтами. Узел состоит из чугунного корпуса с четырьмя болтами (F208) и вставного шарикоподшипника из хромированной стали (UC208). Сферическая внешняя поверхность вкладыша подшипника соответствует вогнутой внутренней поверхности корпуса, что придает устройству возможность самовыравнивания, что позволяет легко компенсировать перекосы валов и вибрации. Два установочных винта на удлиненном внутреннем кольце надежно фиксируют подшипник на валу, предотвращая проскальзывание при работе с высоким крутящим моментом.
Основные габаритные характеристики
Пожалуйста, сверьте приведенные ниже размеры, чтобы обеспечить правильное соответствие вашей структурной конструкции.
Элемент | Спецификация |
|---|
Обозначение модели | UCF208 |
Диаметр отверстия вала (d) | 40 мм |
Общая длина/высота (Д/А) | 130 мм |
Расстояние до центра болтового отверстия (J / E) | 102 мм |
Общая ширина устройства (Z) | 51,2 мм |
Толщина фланца | 15 мм |
Размер монтажного болта | М12 (1/2 дюйма) |
Масса | ≈ 1,75 кг - 2,5 кг |
(Примечание: по запросу мы также поставляем варианты этого корпуса дюймового размера, например UCF208-24 (отверстие 1-1/2 дюйма ) .
Особенности и преимущества для покупателя
Разработанный для суровых промышленных условий эксплуатации, UCF208 сводит к минимуму время простоя на техническое обслуживание и максимально повышает эффективность передачи мощности:
Защита от загрязнения: оснащено однокромочным контактным уплотнением с наружным кольцом (конструкция уплотнения с ленточным уплотнением), которое эффективно отталкивает пыль, влагу и мусор от попадания в дорожки качения.
Простота повторной смазки: Чугунный корпус оснащен стандартным смазочным ниппелем (зерковым фитингом), что позволяет ремонтным бригадам легко повторно смазывать подшипник, продлевая его срок службы.
Модульная замена: вкладыш подшипника и корпус являются модульными. Если подшипник изнашивается, новую вставку можно установить в существующий корпус, не отвинчивая весь узел от машины .
Широкие отрасли применения
Поскольку квадратный фланец с четырьмя болтами можно надежно прикрепить болтами к плоским вертикальным поверхностям, он широко используется в:
Тяжелое машиностроение и металлургическое оборудование.
Производство бумаги и печатные станки.
Пищевое оборудование и конвейерные ленты в сборе .
Сельскохозяйственные комбикормовые заводы и вентиляторные системы HVAC .
OEM-услуги и закупки B2B
Мы предлагаем быстро реагирующие решения для цепочки поставок для производителей оборудования и дистрибьюторов запасных частей на вторичном рынке.
OEM и индивидуальная настройка: Доступны определенные классы точности (от P0 до P4) и индивидуальная упаковка, основанная строго на требованиях покупателя. Также доступны корпуса из нержавеющей стали для использования в пищевых средах .
Срок поставки: Быстрая отправка с готовым товаром в течение 5 дней; оптовые/индивидуальные заказы выполняются в течение 5–20 дней.
Условия оплаты: Гибкие международные условия, включая 100% банковский перевод, 30% банковский депозит (баланс по коносаменту или аккредитиву), Western Union и PayPal.
