Комплект линейных направляющих серии SBR (SBR10/12/16/20/25) с блоками линейных подшипников SBR20UU – скользящий вал с поддержкой станка с ЧПУ

Обзор продукта

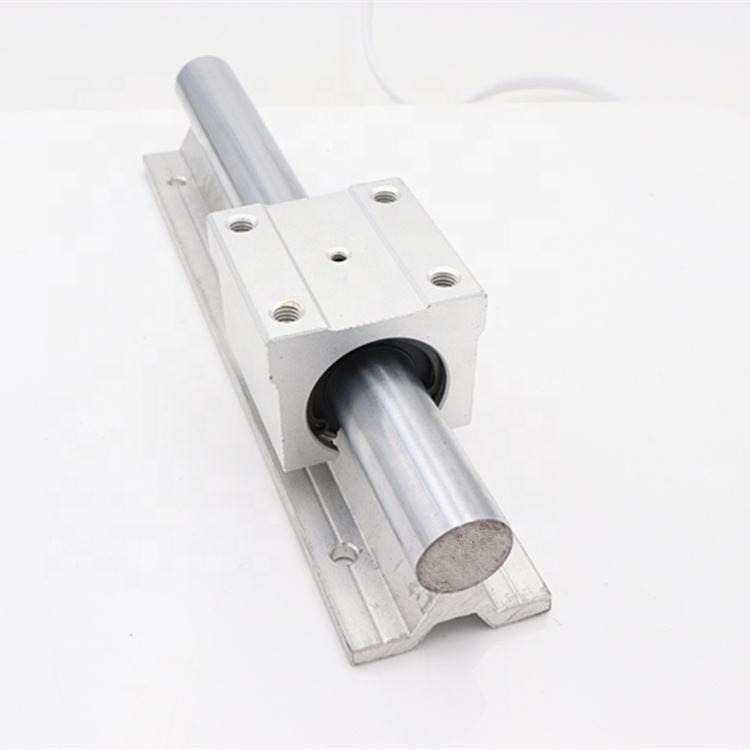

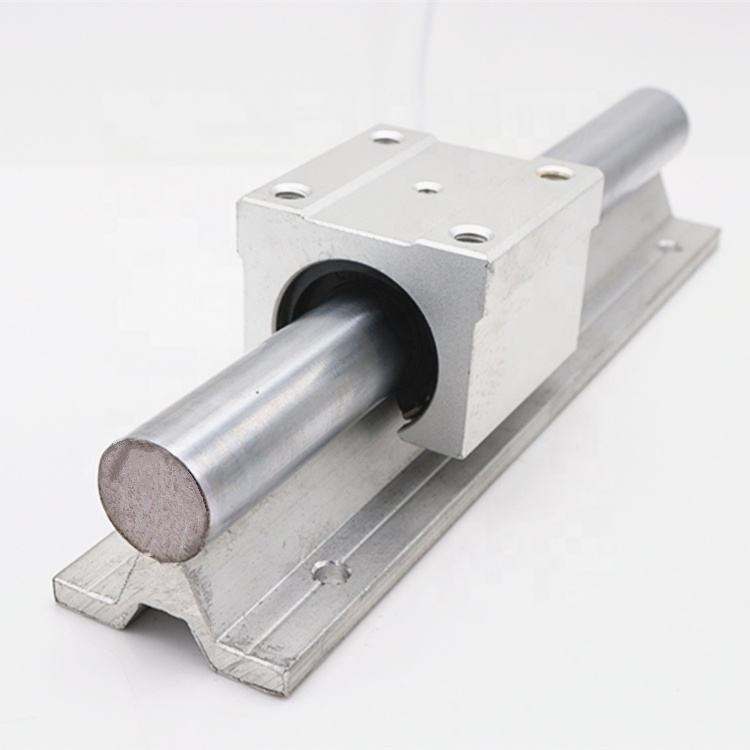

Система линейных направляющих серии SBR — это решение для управления движением промышленного уровня, которое сочетает в себе основную цилиндрическую направляющую с опорой из алюминиевого сплава. Эта непрерывная опора устраняет прогиб вала (изгиб), обычно наблюдаемый в системах стержней без опоры, что позволяет выдерживать более тяжелые нагрузки и значительно увеличивать длину хода. Рельсы используются совместно с скользящими блоками SBR...UU, в которых установлены высокоточные линейные шарикоподшипники, обеспечивающие плавную и быструю передачу.

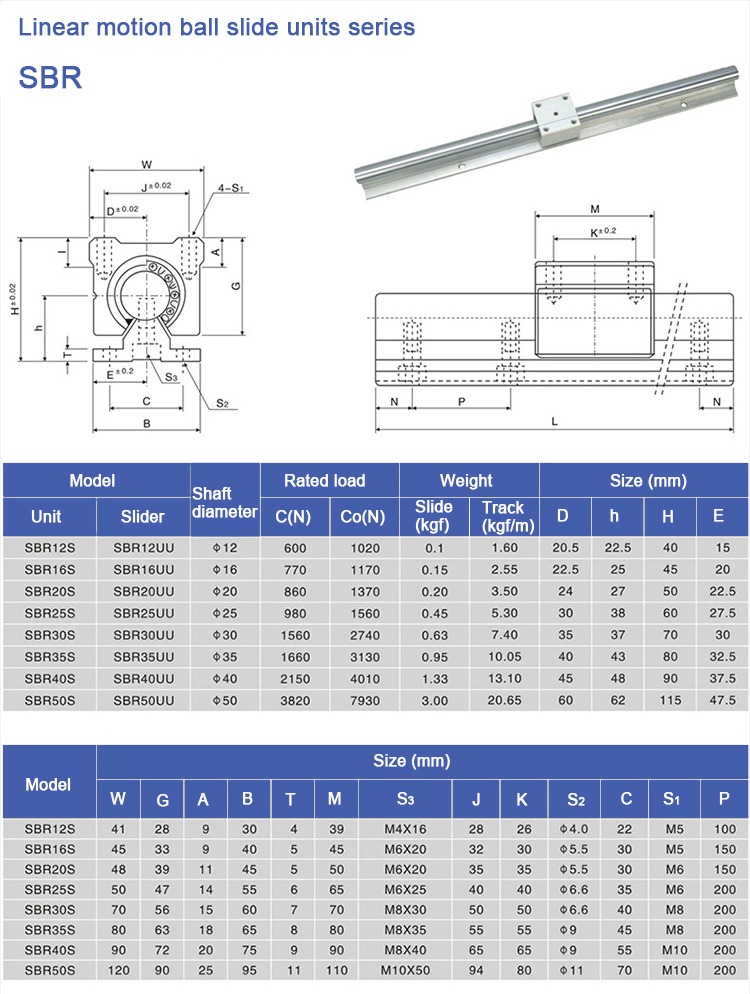

Основные характеристики (пример SBR20)

Мы поставляем полный ассортимент серии SBR (SBR10, SBR12, SBR16, SBR20 и SBR25). Ниже приведены стандартные характеристики популярной модели SBR20 :

Особенности и преимущества для покупателя

Комплект линейного перемещения SBR разработан как для энтузиастов-любителей, так и для профессиональных машиностроителей, которым требуются жесткие допуски:

• Устойчивость в тяжелых условиях: прочная центральная ось из подшипниковой стали в сочетании с алюминиевым основанием обеспечивает огромную жесткость, позволяя легко выдерживать тяжелые нагрузки, не сгибаясь даже под высоким давлением.

• Плавное и точное движение: оптическая ось имеет точность уровня G6 и полированную поверхность. Это уменьшает трение при скольжении блоков SBR20UU, обеспечивая высокоскоростную работу с минимальным шумом.

• Регулируемый зазор: блоки SBR...UU оснащены регулируемым боковым болтом (регулятором), позволяющим точно настроить натяжение и зазор между подшипником и рельсом для достижения абсолютной точности.

Широкие отрасли применения

Благодаря своей экономичности и высокой жесткости конструкция опорного линейного рельса широко используется в автоматизированных механических объектах:

• Фрезерные станки с ЧПУ, гравировальные станки и токарные станки с ЧПУ.

• Промышленные 3D-принтеры и лазерные резаки.

• Упаковочное оборудование и автоматизированные сборочные линии.

• Инструменты для деревообработки и металлообработки.

OEM-упаковка и обслуживание B2B

Мы обслуживаем производителей оборудования и дистрибьюторов запасных частей по всему миру. Мы можем поставить полные комплекты (например, 2 рельса + ​​4 блока) или отдельные компоненты в зависимости от потребностей вашей сборочной линии.

• Персонализация: рельсы можно точно отрезать до необходимой длины.

• Упаковка: Надежно упаковано в промышленные картонные или деревянные ящики для предотвращения изгиба или повреждения оптической оси во время транспортировки тяжелых грузов.

Часто задаваемые вопросы по OEM и закупкам

Вопрос 1: Как мне выбрать между SBR16, SBR20 и SBR25?

A: Число относится к диаметру цилиндрического вала в миллиметрах (например, SBR20 — 20 мм). Более толстые валы (SBR20/SBR25) обеспечивают более высокую грузоподъемность и большую жесткость для тяжелых станков с ЧПУ, тогда как меньшие валы (SBR12/SBR16) легче и подходят для небольших проектов автоматизации.

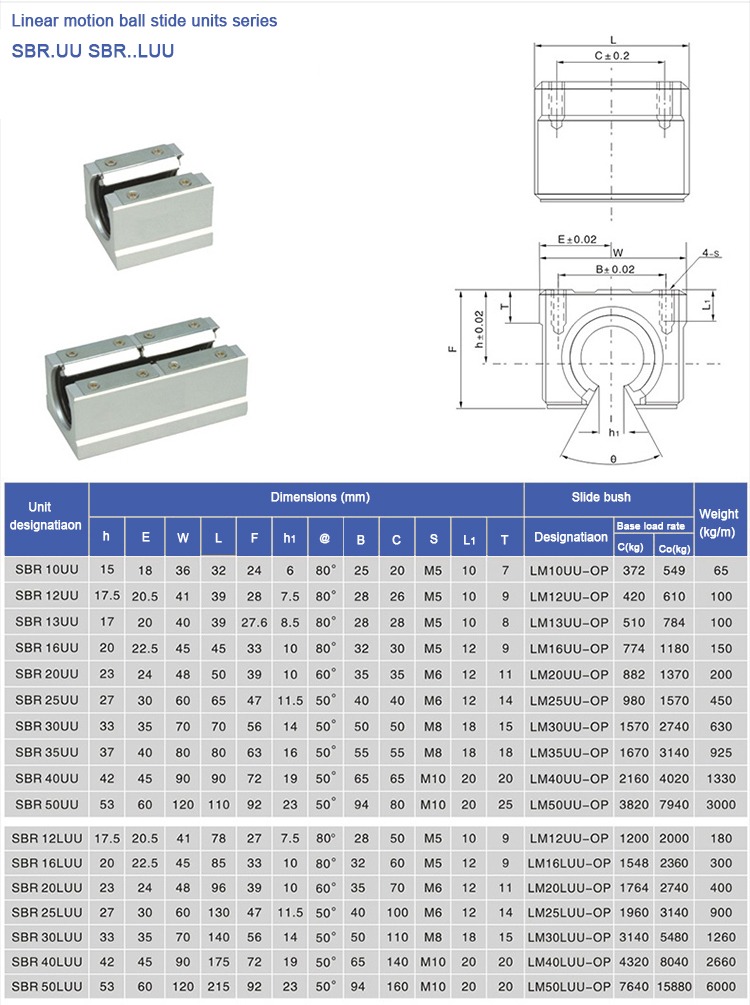

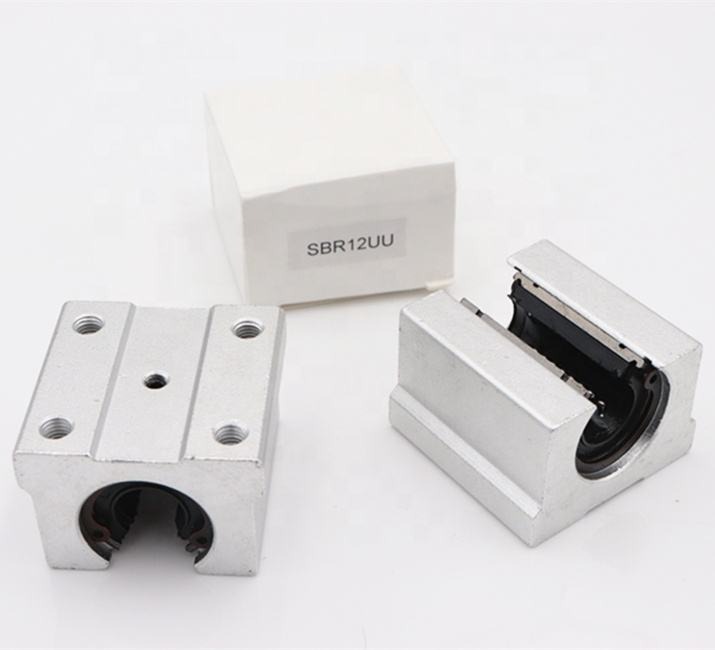

Q2: Что входит в блок SBR20UU?

A: Блок состоит из прочного алюминиевого внешнего корпуса, в котором установлен линейный шарикоподшипник LM20UU-OP (открытого типа), изготовленный из термообработанной хромистой стали GCr15.

В3: Можно ли соединить рельсы, чтобы получился более длинный путь?

А: Да. Если вам требуется длина, превышающая максимальную длину, которую можно получить при выдавливании одной детали, рельсы можно точно разрезать и стыковать встык, чтобы создать непрерывную дорожку.

В4: Продаете ли вы блоки SBR20UU отдельно от направляющих?

О: Да, мы поставляем направляющие и блоки как в виде комплектов, так и в виде отдельных отдельных компонентов для замены ваших запасов.
