Обзор продукта

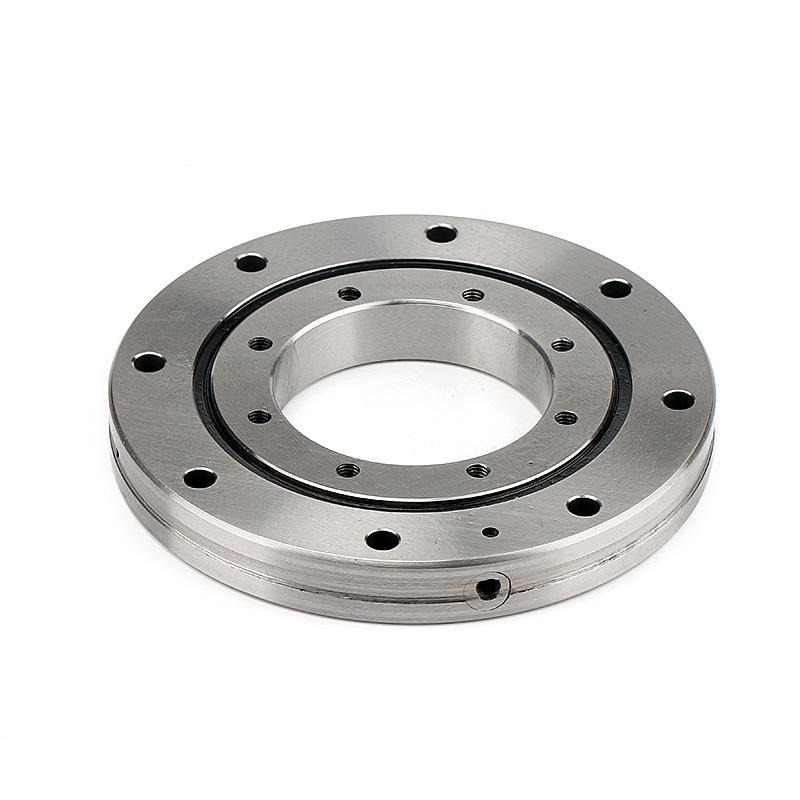

Скрещенные роликоподшипники серии RU ( в частности, RU66) имеют цилиндрические ролики, расположенные перпендикулярно друг другу на одной дорожке качения с V-образной канавкой под углом 90°. Отличительной чертой серии RU является унифицированная конструкция: как внутреннее, так и внешнее кольца представляют собой цельные цельные конструкции с заранее просверленными монтажными отверстиями. Такая конструкция позволяет привинчивать подшипник непосредственно к раме машины, что значительно снижает ошибки при монтаже и обеспечивает очень стабильную точность вращения независимо от того, вращается внутреннее или внешнее кольцо.
Технические характеристики (РУ66УУ)
Ознакомьтесь с приведенными ниже точными данными о размерах и нагрузках, чтобы обеспечить правильную интеграцию в ваш поворотный механизм.
Элемент | Спецификация |
|---|
Номер модели | RU66UU (эквивалент: CRBF3515AT ) |
Внутренний диаметр (d) | 35 мм |
Внешний диаметр (Д) | 95 мм |
Ширина (Т/Б) | 15 мм |
Монтажные отверстия (внутреннее кольцо) | 8 сквозных отверстий M4 (PCD 45 мм ) |
Монтажные отверстия (наружное кольцо) | 8 × Ø4,5 сквозных отверстий (PCD 83 мм ) |
Тип уплотнения | UU (уплотнения прикреплены с обоих концов) |
Динамическая нагрузка (C) | 17,5 кН |
Статическая нагрузка (C0) | 22,3 кН |
Масса | ≈ 0,60 кг |
Внутренний зазор и параметры точности
Чтобы удовлетворить конкретные требования к крутящему моменту и жесткости вашего приложения, RU66UU может быть настроен с различными радиальными зазорами:
C0 (стандартный зазор): Небольшой зазор для обычных вращающихся устройств, где приоритетом является низкое трение .
CC0/S1 (предварительно загружен): отрицательный зазор (без люфта). Это обеспечивает максимальную жесткость и мгновенную реакцию на направление, что необходимо для высокоточных роботизированных манипуляторов.
Класс точности: доступен в стандартном классе P0 или улучшенном классе P5/P4 для применений, требующих практически нулевого биения .
Отрасли применения B2B
Поскольку RU66UU устраняет необходимость в отдельных прижимных фланцах, он существенно экономит место и вес в высокотехнологичных отраслях:
Соединения, поворотные узлы и пояса промышленных и коллаборативных роботов .
Двигатели с прямым приводом и поворотные приводы с полым валом.
Высокоточные поворотные столы для оптического и медицинского контроля.
Оборудование для производства полупроводников.
B2B OEM-решения и решения для цепочки поставок
Мы являемся специализированным производителем, предоставляющим надежные решения для цепочек поставок производителям оборудования автоматизации и оптовым продавцам подшипников по всему миру.
Гарантия качества: Изготовлено из подшипниковой стали премиум-класса и проходит строгий контроль качества.
Персонализация: по запросу мы можем изменить размеры монтажных отверстий, типы резьбы (резьбовая или цековка) и типы смазки .
Логистика: гибкие варианты доставки с надежной промышленной упаковкой для защиты от шоков при транспортировке. Свяжитесь с нами сегодня, чтобы узнать конкурентоспособные оптовые цены.
