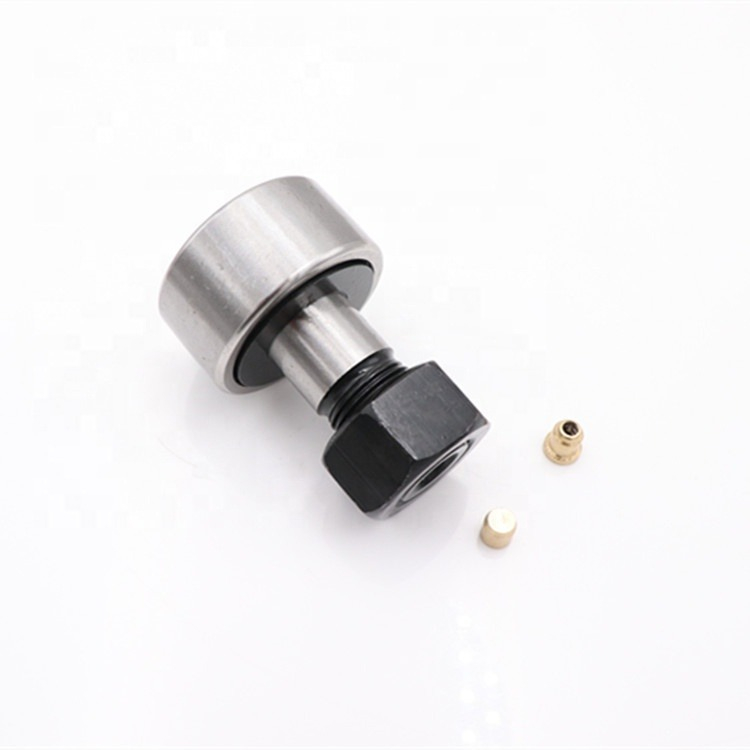

Обзор продукта
Кулачковый толкатель серии CF представляет собой высокожесткий и компактный подшипниковый узел, который включает в себя прецизионные игольчатые ролики внутри толстостенного наружного кольца. Вместо стандартного внутреннего кольца в нем используется прочная стальная шпилька (вал) с внешней резьбой, что позволяет быстро и надежно привинчивать его к шасси машины. Поскольку наружное кольцо катится непосредственно по кулачкам или линейным направляющим, конструкция с толстыми стенками предотвращает деформацию при сильных ударных нагрузках.
Габаритные характеристики (CF24 и CF24-1)
Мы предлагаем версии как со стандартным, так и с увеличенным внешним диаметром, чтобы идеально соответствовать зазору вашей гусеницы.
Спецификация | CF24 (Стандартный) | CF24-1 (негабаритный) |
|---|
Диаметр шпильки (d1) | 24 мм | 24 мм |
Внешний диаметр (Д) | 62 мм | 72 мм |
Резьба шпильки (G) | М24 × 1,5 | М24 × 1,5 |
Общая длина (B1/L) | 80,1 мм | 80,1 мм |
Ширина наружного кольца (C) | 29 мм | 29 мм |
Базовая динамическая нагрузка (С) | 30,5 кН (30 500 Н ) | 30,5 кН (до 46,6 кН в полном комплекте) |
Базовая статическая нагрузка (C0) | 52,6 кН (52662 Н ) | 52,6 кН (до 92,0 кН в полном комплекте) |
Внутренний дизайн и настройка
Чтобы удовлетворить специфические требования различных промышленных условий, мы предлагаем несколько внутренних конфигураций:
Роликовые направляющие: доступны со стандартной сепаратором для работы на высоких скоростях или в виде конструкции «Полное дополнение» (суффикс VB), в которой сепаратор снимается для установки большего количества игольчатых роликов, что значительно увеличивает грузоподъемность для низкоскоростных и высокоударных работ.
Форма внешнего кольца: выберите цилиндрический плоский профиль для стандартных гусениц или корончатый (сферический) профиль (суффикс UUR), чтобы уменьшить краевое напряжение, вызванное небольшим перекосом гусениц.
Шестигранная головка: мы можем поставить шпильки с шестигранной головкой (суффикс SK), чтобы облегчить затяжку с помощью шестигранного ключа в ограниченном пространстве .
Отрасли применения B2B
Эти крупногабаритные кулачковые толкатели разработаны для тяжелой промышленности и автоматизации:
Коробки колесных валов и большие направляющие для станков.
Конвейеры для портового машиностроения, судостроения и погрузочно-разгрузочных работ.
Сельскохозяйственная техника, тракторы, деревообрабатывающее оборудование.
Промышленная робототехника и автоматизированные упаковочные линии.
Глобальные условия поставок и закупок
Являясь прямым производителем, мы предлагаем высококонкурентные решения для цепочки поставок оптовым дистрибьюторам и производителям тяжелого оборудования.
Материалы: стандартная хромированная сталь GCr15, варианты из углеродистой стали или нержавеющей стали в зависимости от ваших требований к устойчивости к коррозии .
Время выполнения: Обычно 3–15 дней для готовых товаров и запасов.
Условия оплаты: 100% банковский перевод, 30% банковский депозит (70% против копии коносамента или аккредитива), Western Union и PayPal.
