Обзор продукта

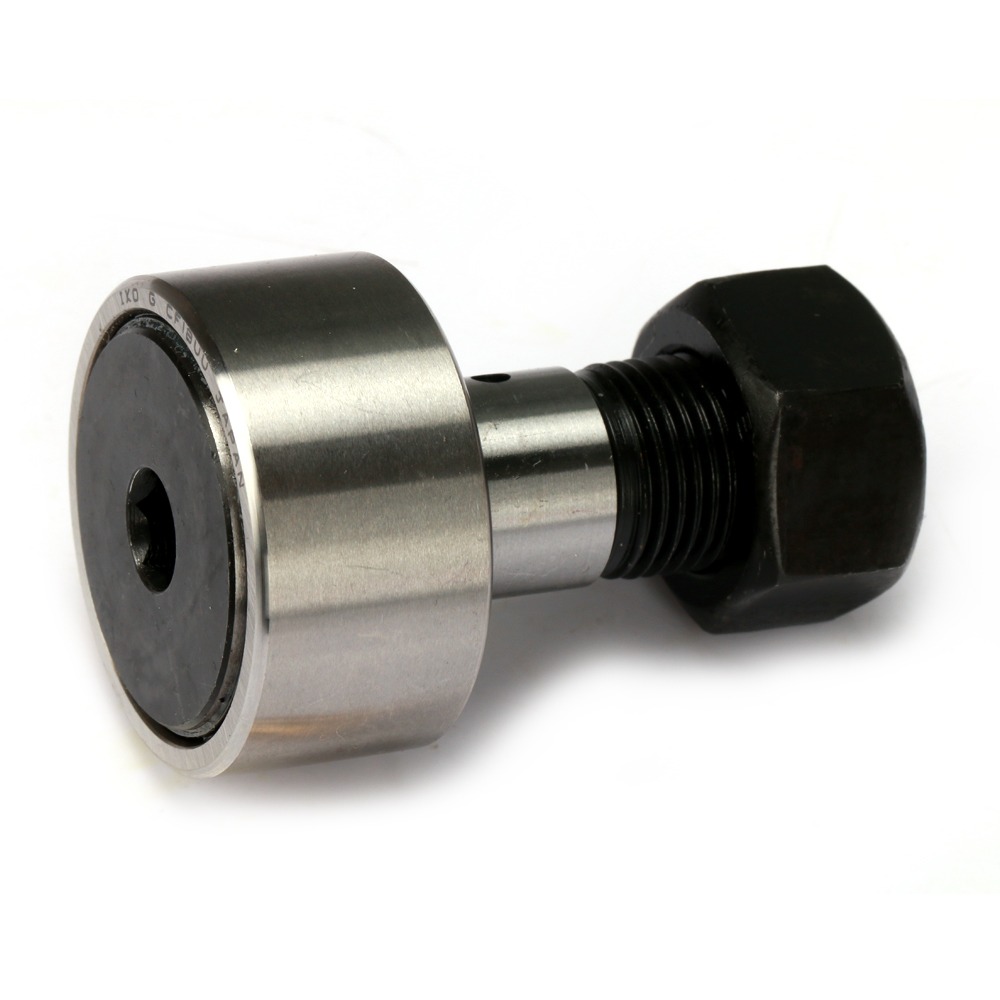

Следящий ролик серии CF ( также известный как опорный каток с болтовым креплением) по существу представляет собой игольчатый роликоподшипник с толстым наружным кольцом и прочной шпилькой, заменяющей стандартное внутреннее кольцо. Чрезвычайно толстое наружное кольцо позволяет ему катиться непосредственно по поверхностям гусениц или кулачкам, не деформируясь под воздействием высоких радиальных напряжений. Встроенная резьбовая шпилька обеспечивает простой монтаж на раме машины с помощью стандартной шестигранной гайки, устраняя необходимость обработки сложных штифтов вала .
Габаритные характеристики (CF10)
Пожалуйста, ознакомьтесь с приведенными ниже техническими данными, чтобы обеспечить правильную монтажную резьбу и зазор дорожки.
Элемент | Спецификация |
|---|
Номер модели | CF10 |
Диаметр наружного кольца (D) | 22 мм |
Ширина наружного кольца (C) | 12 мм |
Диаметр шпильки (G) | 10 мм |
Резьба шпильки (D1) | М10 × 1,25 |
Общая длина (макс. B1) | 36,2 мм |
Длина резьбы (G1) | 12 мм |
Динамическая нагрузка (C) | 410 кгс |
Статическая нагрузка (C0) | 320 кгс |
Масса | 44 г |
(Примечание: данные взяты строго из технической карты серии CF. Мы также поставляем вариант CF10-1 , который имеет больший внешний диаметр (26 мм) на той же шпильке M10 для гусениц, требующих более широкого профиля качения) .
Технические характеристики и преимущества для покупателя
CF10 обеспечивает важные механические преимущества для OEM-производителей, создающих механизмы линейного перемещения или кулачковые механизмы:
Встроенная система смазки: шпилька полая (как показано обозначением М и смазочным отверстием) и оснащена смазочным ниппелем на фланцевом конце, что позволяет легко смазывать без разборки машины .
Наружное кольцо с коронкой: Наружное кольцо имеет слегка выпуклый (выпуклый) профиль с кривизной R500. Эта интеллектуальная конструкция помогает снизить краевые нагрузки на подшипник, вызванные небольшими перекосами гусениц .
Большая радиальная нагрузка: плотная упаковка игольчатых роликов позволяет этому чрезвычайно компактному подшипнику массой 44 г безопасно выдерживать динамические нагрузки до 410 кгс (около 4020 Ньютонов) .
Типичные приложения B2B
Поскольку они объединяют подшипник, вал и крепежные детали в единый готовый к использованию блок, толкатели кулачка CF10 широко используются в:
Автоматизированные конвейерные линии упаковки и розлива.
Направляющие ролики для раздвижных промышленных дверей и ограждений тяжелых машин.
Устройство смены инструмента и кулачковые механизмы в станках с ЧПУ.
Погрузочно-разгрузочное и сортировочное оборудование.
Цепочка закупок и поставок
Мы производим полную серию CF (от CF5 до CF30-2), отвечающую вашим разнообразным инженерным требованиям .
Персонализация: Доступен со специальными типами уплотнений (например, резиновыми манжетными уплотнениями для предотвращения попадания пыли) или эксцентриковыми шпильками (серия CFE) для регулируемых зазоров гусениц.
Упаковка: Надежно упаковано в промышленные лотки или отдельные коробки в зависимости от ваших потребностей в распространении.
Время выполнения: быстрое выполнение оптовых заказов по очень конкурентоспособным ценам напрямую с завода. Свяжитесь с нашим отделом продаж и сообщите ваши требования к объему.
