Обзор продукта

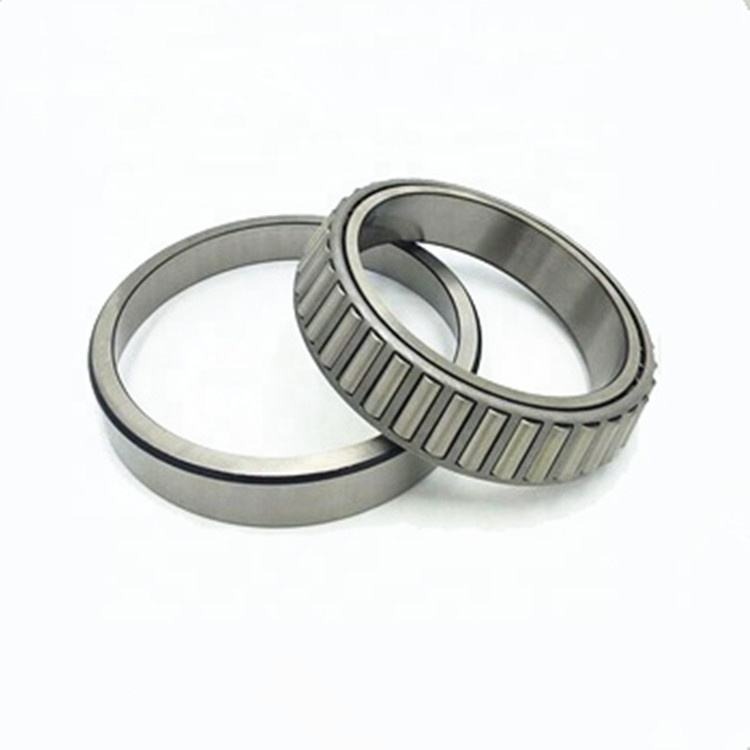

Конический роликоподшипник 32909 разработан для применений, требующих высокой жесткости и несущей способности при компактном профиле. В подшипнике изолирующего (сепарационного) типа узел внутреннего кольца (конус, ролики и сепаратор) может быть установлен независимо от наружного кольца (чашки). В процессе установки внутренний зазор подшипника можно точно отрегулировать или предварительно нагрузить, что дает инженерам строгий контроль над жесткостью вала и точностью вращения .
Технические характеристики и размеры
Пожалуйста, ознакомьтесь с приведенными ниже метрическими и дюймовыми размерами, чтобы обеспечить правильную установку на ваших сборочных линиях.
Элемент | Спецификация |
|---|
Обозначение подшипника | 32909 (эквиваленты: 32909X, 32909J) |
Диаметр отверстия (d) | 45,00 мм (1,7717 дюйма) |
Внешний диаметр (Д) | 68,00 мм (2,6772 дюйма) |
Общая ширина (Т) | 15,00 мм (0,5906 дюйма) |
Ширина внутреннего кольца (B) | 15,00 мм |
Ширина наружного кольца (C) | 12,00 мм |
Динамическая нагрузка | ≈ 33,50 кН (7550 фунтов силы ) |
Статическая нагрузка | ≈ 51,50 кН (11600 фунтов силы ) |
Ограничение скорости (смазка/масло) | 5300 об/мин/7000 об/мин |
Масса | ≈ 0,15 кг - 0,18 кг |
Особенности конструкции и преимущества для покупателя
В подшипнике 32909 используется специальная коническая геометрия дорожек качения, при которой линии контакта между роликами и дорожками качения пересекаются в одной точке на оси подшипника. Это дает несколько преимуществ:
Чистое движение качения: пересекающаяся геометрия обеспечивает истинное движение качения по всей длине роликов, значительно снижая трение, выделение тепла и износ .
Комбинированная нагрузка: разработана для одновременной обработки как тяжелых радиальных сил, так и однонаправленных осевых (осевых) сил.
Прочность материала: Доступны стандартные штампованные стальные сепараторы для общего использования или механически обработанные латунные сепараторы для применений с высокой вибрацией и ударными нагрузками .
Отрасли применения
Благодаря диаметру отверстия 45 мм и надежной грузоподъемности модель 32909 широко используется в приводных системах и трансмиссиях:
Автомобильная промышленность: коробки передач, дифференциалы и ступицы колес для легковых автомобилей и тракторов.
Промышленное оборудование: шпиндели для станков, текстильного оборудования и приводные валы водяных насосов.
Тяжелое оборудование: Электрические машины и сельскохозяйственные комбайны.
Закупки B2B и OEM-упаковка
Мы предоставляем надежные решения для цепочек поставок, адаптированные к потребностям оптовиков и производителей оригинального оборудования (OEM).
Упаковка: Поставляется в промышленной упаковке (тубы/лотки) для ускорения работы сборочной линии или в одноцветных коробках по индивидуальному заказу в соответствии с требованиями покупателя.
Стандарт качества: Изготовлено строго в соответствии с системами управления качеством ISO9001:2000.
Условия оплаты: 100% T/T, 30% T/T аванс с 70% по копии коносамента, 30% T/T с 70% по аккредитиву по предъявлении, PayPal и Western Union.
