Обзор продукта

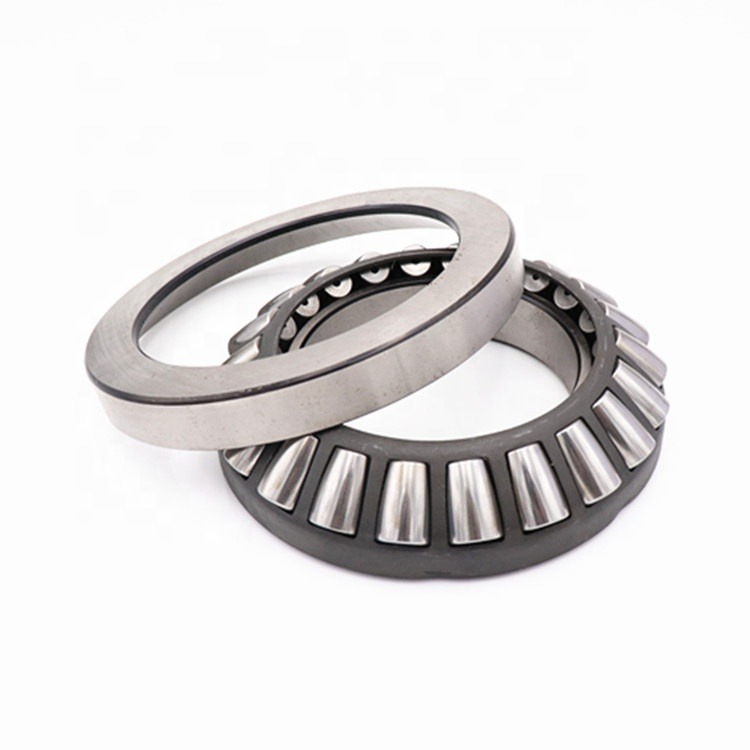

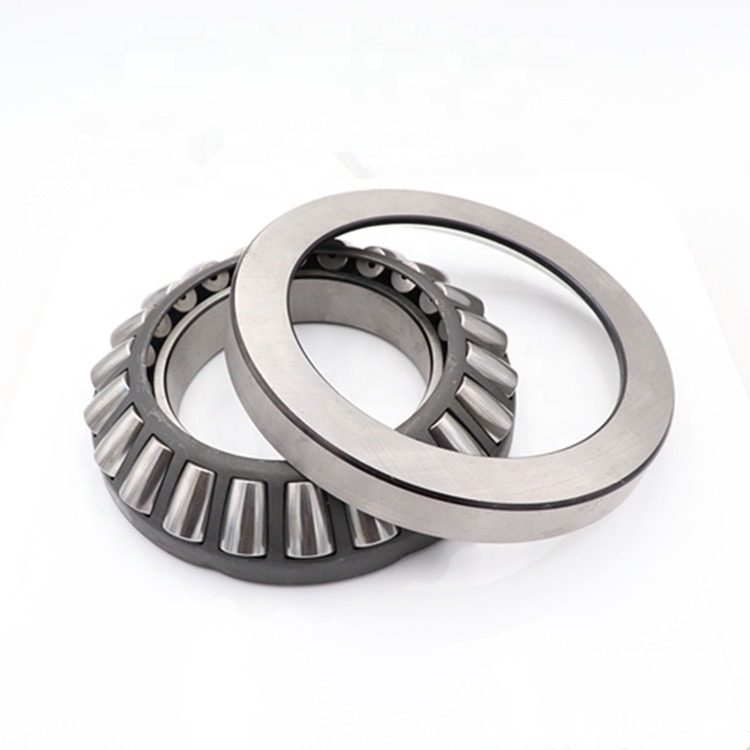

Сферический роликоупорный подшипник 29424 имеет асимметричные цилиндрические ролики, расположенные под углом к оси подшипника. Эти ролики передают нагрузки с одной дорожки качения на другую, благодаря чему подшипник способен выдерживать большие осевые (осевые) нагрузки, а также определенную одновременную радиальную нагрузку. Сферическая дорожка качения в шайбе корпуса обеспечивает самоцентрирование этого подшипника. Эта важная функция компенсирует первоначальные ошибки монтажа и динамически компенсирует прогиб вала во время работы, предотвращая краевую нагрузку и продлевая срок службы машины.
Ключевые характеристики
Пожалуйста, используйте следующие технические размеры, чтобы обеспечить правильную интеграцию в ваши конструкции тяжелой техники.
Элемент | Спецификация |
|---|
Обозначение подшипника | 29424-E1-XL / 29424 Е |
Диаметр отверстия (d) | 120 мм |
Внешний диаметр (Д) | 250 мм |
Высота/ширина (В) | 78 мм |
Динамическая нагрузка (C) | ≈ 1370 кН |
Статическая нагрузка (C0) | ≈ 3450 кН |
Масса | ≈ 17,5–22 кг (в зависимости от материала клетки) |
Понимание суффиксов «E1-XL» / «E»
Стандартная модель 29424 часто сильно оптимизируется производителями. Суффикс «E» или «E1-XL» указывает на конструкцию повышенной емкости . Это означает, что внутренняя геометрия подшипника была модернизирована (часто с использованием более крупных роликов или оптимизированного сепаратора из штампованной стали/обработанной латуни) для значительного увеличения его базовой динамической нагрузки и срока службы по сравнению со старыми стандартными конструкциями. Кроме того, эти подшипники являются полностью разборными, что означает, что шайба вала (с сепаратором и роликами) может быть установлена независимо от шайбы корпуса для облегчения сборки.
Индивидуальные материалы и приложения
Хотя стандарта GCr15 (высокоуглеродистая хромистая сталь) достаточно для большинства тяжелого оборудования, мы предлагаем глубокую индивидуализацию материала для работы в экстремальных условиях:
Хромированная сталь GCr15: стандарт для тяжелых нагрузок, обеспечивает превосходную усталостную прочность .
Нержавеющая сталь/углеродистая сталь: для влажных, агрессивных или экономичных сред с низкой нагрузкой.
Керамика (Si3N4, ZrO2): полностью керамические или гибридные варианты доступны для применений, требующих электроизоляции, экстремально высоких температур или немагнитных свойств.
Типичные отрасли применения:
Вертикальные валы в тяжелых промышленных насосах и упорных блоках судовых гребных винтов.
Экструдеры, термопластавтоматы и мощные прессы .
Горные дробилки, крюки кранов и поворотные буровые столы.
Закупки B2B и услуги OEM
Мы удовлетворяем точные потребности оптовых дистрибьюторов и производителей оригинального оборудования.
Сервис: Полный комплекс услуг OEM и ODM доступен на основе ваших технических чертежей.
Условия оплаты: Гибкая поддержка международной торговли: 100% T/T, 30% T/T депозит (70% против копии коносамента или аккредитива по предъявлении), Western Union и PayPal.
Часто задаваемые вопросы по OEM и закупкам
Вопрос 1: Может ли подшипник 29424-E1-XL выдерживать радиальные нагрузки?
О: Да, сферические роликоподшипники уникальны тем, что они могут выдерживать большие осевые нагрузки одновременно с определенной радиальной нагрузкой. Однако радиальная нагрузка не должна превышать 55% одновременной осевой нагрузки.
В2: Какой тип смазки рекомендуется?
A: Из-за трения скольжения между концами роликов и ребром внутреннего кольца эти подшипники обычно смазываются маслом. При работе на более низких скоростях можно использовать стандартную противозадирную смазку (EP).
В3: клетка изготовлена из стали или латуни?
О: Буквы «E» или «E1» обычно обозначают оптимизированный штампованный стальной сепаратор, который входит в стандартную комплектацию. Если ваша область применения связана с экстремальными вибрациями или ударными нагрузками, запросите механически обработанный латунный сепаратор (часто обозначаемый суффиксом «M» или «MB») во время вашего запроса.
