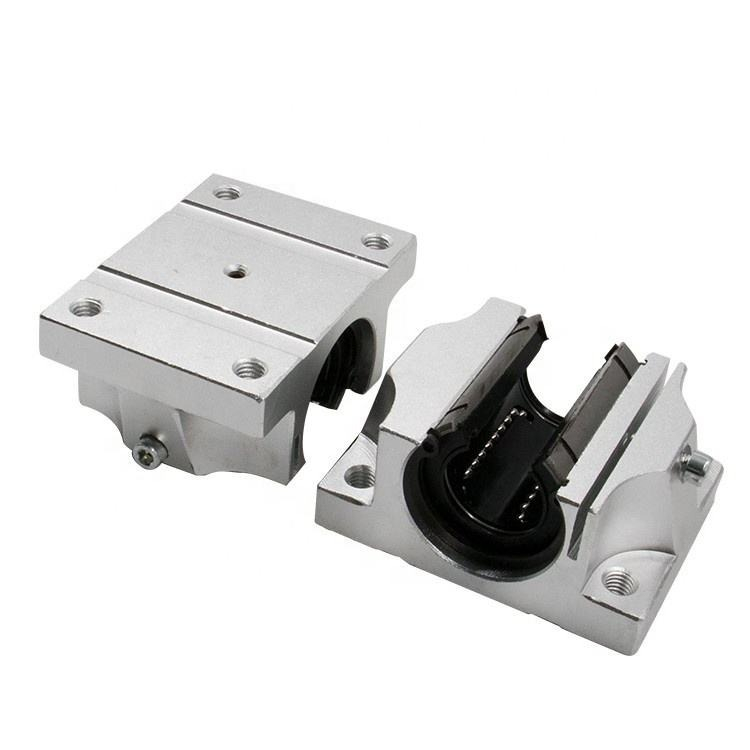

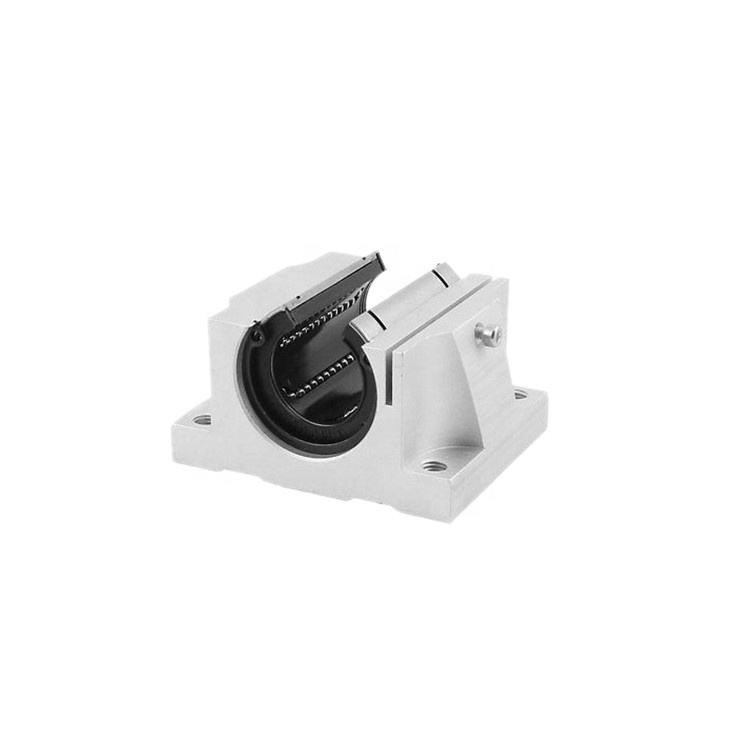

Блок линейных направляющих TBR30UU — шарикоподшипник линейного перемещения открытого типа 30 мм, серия TBR для 3D-принтеров и ЧПУ

Обзор продукта

Линейный направляющий блок TBR30UU состоит из стандартного линейного шарикоподшипника открытого типа, заключенного в небольшой, легкий, но очень прочный корпус из алюминиевого сплава. Он специально разработан для движения по полностью поддерживаемым линейным рельсам (таким как направляющие TBS30 или SBR30). Уникальная форма фланца блока TBR обеспечивает более широкую монтажную поверхность по сравнению со стандартными квадратными блоками, повышая устойчивость конструкции и обеспечивая надежное крепление груза.

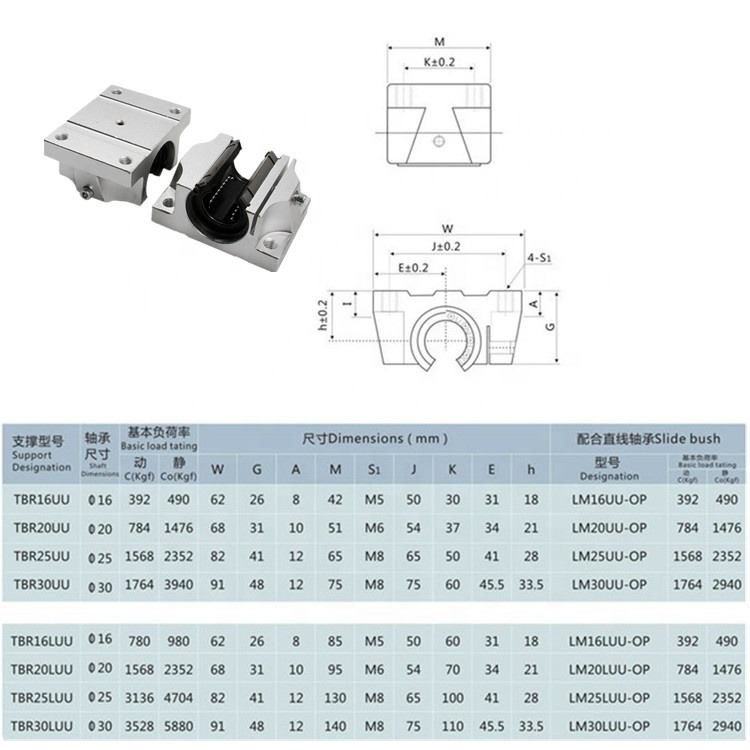

Технические характеристики

Убедитесь в правильности монтажа и совместимости системы, следуя приведенной ниже информации:

SBR против TBR: почему стоит выбрать TBR30UU?

При проектировании автоматизированных систем движения инженеры часто выбирают между блоками SBR и TBR. TBR30UU предлагает явные механические преимущества:

• Конструкция фланца: Блок TBR имеет более широкий фланец со сквозной резьбой. Это позволяет надежно монтировать блок сверху вниз или снизу вверх, обеспечивая гораздо большую гибкость установки, чем блок SBR, устанавливаемый только сверху вниз.

• Более высокая устойчивость к нагрузкам: благодаря прочному алюминиевому основанию и более широкому профилю блок TBR обычно выдерживает немного более высокую грузоподъемность и справляется с боковыми нагрузками лучше, чем стандартные квадратные блоки .

• Плавное перемещение: внутренний линейный подшипник открытого типа гарантирует низкое трение и высокую скорость перемещения по опорному рельсу.

Отрасли применения

Размер отверстия 30 мм делает этот блок подходящим для крупномасштабных операций скольжения в тяжелых условиях. OEM-производители часто указывают его для:

• Широкоформатные промышленные 3D-принтеры и движения платформы с подогревом .

• Тяжелые режущие станки с ЧПУ и прецизионные обрабатывающие центры.

• Машины для испытаний на растяжение и автоматизированные сборочные линии .

Поставки B2B и услуги OEM/ODM

Как специализированный производитель подшипников, мы полностью поддерживаем цепочку поставок B2B. Если вам требуются специальные модификации, например особая отделка корпуса, альтернативные вкладыши подшипников или индивидуальная упаковка, наш отдел исследований и разработок принимает запросы OEM и ODM на основе ваших чертежей .

• Доставка: Обычно 5–15 дней для готовых товаров и запасов.

• Условия оплаты: 100% банковский перевод, 30% депозит + 70% остаток перед доставкой, а также все другие стандартные способы оплаты, которые поддерживаются для вашего рабочего процесса закупок.

Часто задаваемые вопросы по OEM и закупкам

Вопрос 1: Могу ли я использовать блок TBR30UU на направляющей SBR30?
А: Да. Геометрия внутреннего отверстия такая же (30 мм), а блоки TBR можно взаимозаменяемо комбинировать с опорными рельсами SBR. Просто помните, что центральная монтажная высота между блоками TBR и SBR немного различается.

В2: Требуется ли смазка TBR30UU?
А: Да. Как и все линейные шарикоподшипники, внутренние шарики из стали GCr15 требуют регулярной смазки легким машинным маслом или литиевой смазкой для обеспечения плавной работы и предотвращения преждевременного износа вала.

В3: Как мне установить оборудование на TBR30UU?
A: Широкий алюминиевый фланец содержит четыре предварительно нарезанных сквозных отверстия, позволяющих прикрепить оборудование непосредственно к ползунку сверху или снизу .

В4: Поставляете ли вы соответствующие направляющие с опорой 30 мм?
О: Да, мы производим и поставляем полную систему линейного перемещения. Если вам нужны подходящие опорные линейные направляющие определенной длины, укажите эту информацию в своем запросе для получения комбинированного предложения.
